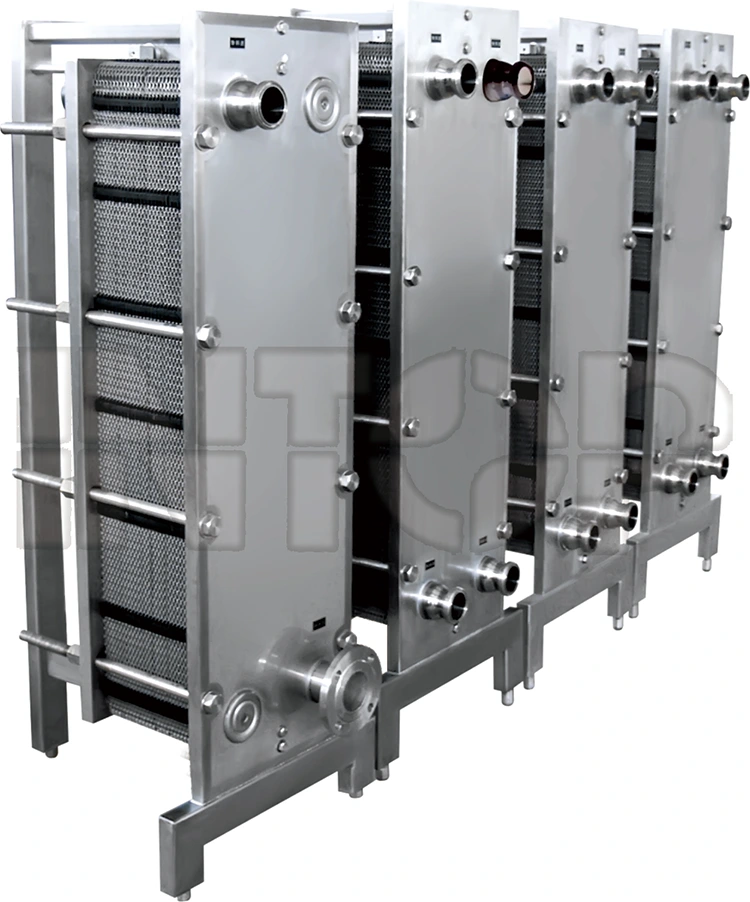

प्लेट हीट एक्सचेंजर

प्लेट हीट एक्सचेंजर एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है जो कुछ नालीदार आकृतियों के साथ धातु की प्लेटों से बना होता है। संरचना में गास्केट, संपीड़न प्लेटें (चल अंत प्लेटें, निश्चित अंत प्लेटें), और फ्रेम (ऊपरी और निचली गाइड छड़ें, सामने के खंभे) शामिल हैं। प्लेटों को सीलबंद गास्केट द्वारा सील किया जाता है और निर्देशित किया जाता है, जिससे ठंडे/गर्म द्रव चैनलों को अलग किया जाता है। ठंडा/गर्म ताप विनिमय माध्यम प्रत्येक चैनल के माध्यम से बहता है और उपयोगकर्ता के लिए वांछित तापमान प्राप्त करने के लिए अलग-अलग प्लेटों के साथ ताप का आदान-प्रदान करता है। प्रत्येक बोर्ड में चार कोनों पर खुले स्थान होते हैं, जिन्हें तरल पदार्थ के लिए वितरण और संग्रह पाइप बनाने के लिए एक बंडल में इकट्ठा किया जाता है। ठंडे/गर्म माध्यम के बीच ताप विनिमय के बाद, यह अपने संबंधित संग्रह पाइप से वापस प्रवाहित होता है और पुनर्नवीनीकरण किया जाता है।

उत्पाद संरचना सिद्धांत

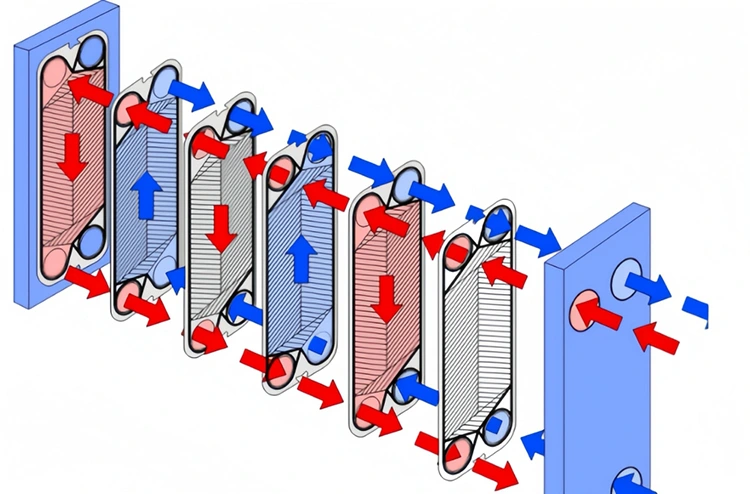

एकल प्रक्रिया संरचना: केवल 2 प्लेटें गर्मी स्थानांतरित नहीं करती हैं - हेड और टेल प्लेटें।

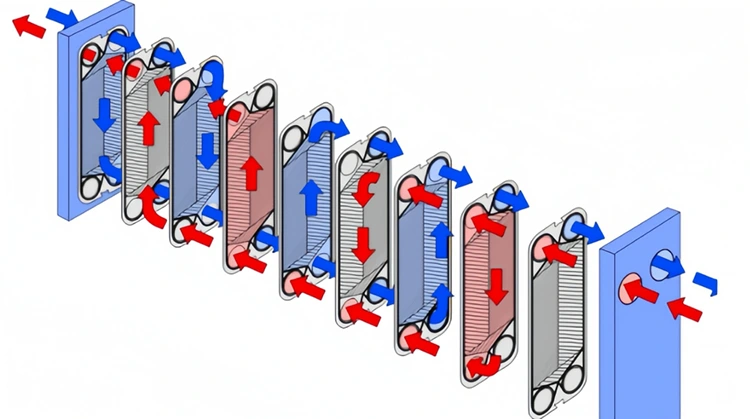

दोहरी प्रक्रिया संरचना: प्रत्येक प्रक्रिया में 3 प्लेटें होती हैं जो गर्मी स्थानांतरित नहीं करती हैं।

उत्पाद की विशेषताएँ

(1) छोटे आकार और छोटे पदचिह्न;

(2) उच्च ताप स्थानांतरण दक्षता;

(3) लचीली असेंबली;

(4) कम धातु की खपत;

(5) कम गर्मी का नुकसान;

(6) आसान जुदा करना, सफाई और रखरखाव।
